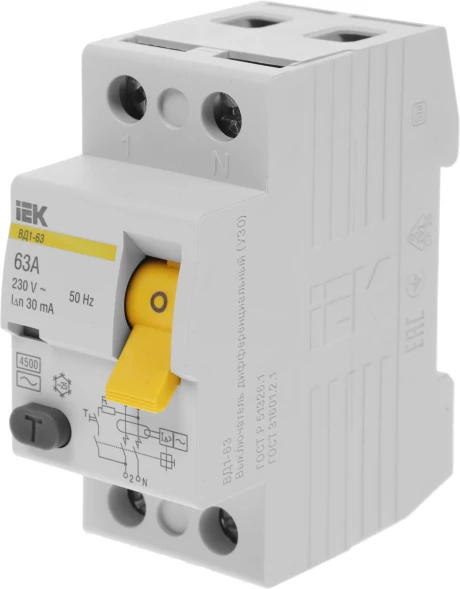

УЗО IEK MDV10-2-063-030 из серии ВД1-63 — это двухполюсный модульный аппарат для однофазной сети 230 В. Его задача — улавливать разницу токов в фазном и нулевом проводах и мгновенно размыкать цепь, когда эта разница превышает 30 мА. Такой принцип работы защищает человека от поражения током при утечке через корпус прибора или повреждённую изоляцию, а также помогает предотвратить возгорание электропроводки.

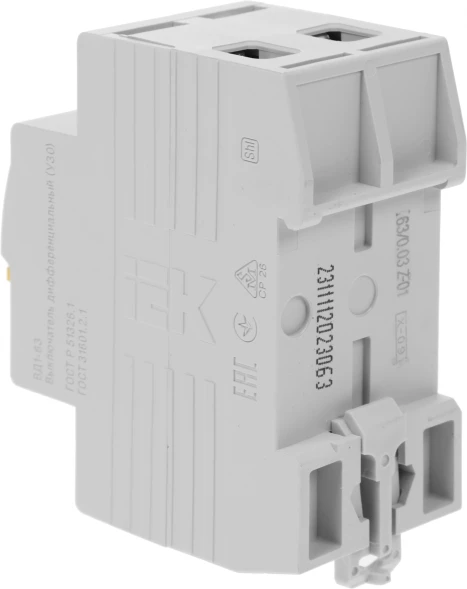

Номинальный ток устройства — 63 А, поэтому оно подходит для установки на вводе квартиры или дома, где много мощных потребителей. Дифференциальная защита типа AC настроена на переменный синусоидальный ток утечки — именно такой возникает в большинстве бытовых приборов: от водонагревателей до стиральных машин. Корпус белого цвета занимает два модуля и легко монтируется на DIN-рейку в стандартном щите.
Устройство выдерживает импульсное напряжение до 6 кВ, а его условный ток короткого замыкания составляет 4,5 кА. Такая же характеристика действует для дифференциального тока при аварии. Поэтому УЗО совместимо с групповыми автоматами на отключающую способность не ниже 4,5 кА и не боится перенапряжений в сети. Степень защиты IP20 требует размещения в закрытых шкафах, защищённых от капель и брызг.
- Учтите: выключатель дифференциального тока не заменяет автоматический выключатель. Он не защищает от перегрузки и короткого замыкания — для этого последовательно с ним устанавливают автомат с номиналом до 63 А.
- Подключение не сложнее обычного модульного оборудования: питание подаётся на входные контакты, нагрузка крепится к выходным.
