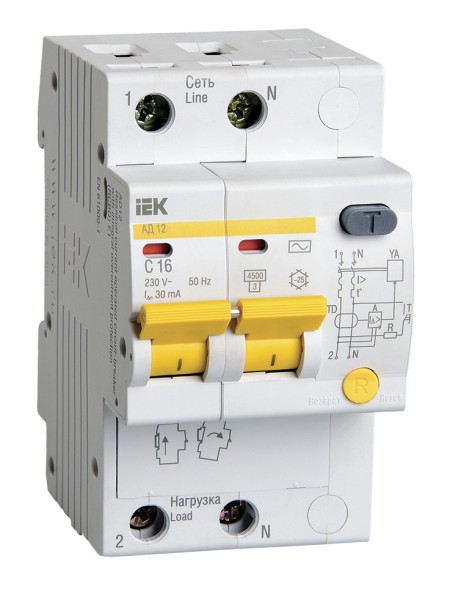

Автоматический выключатель дифференциального тока IEK MAD10-2-016-C-030 (модель АД12) объединяет в одном компактном корпусе функции защитного автомата и устройства защитного отключения. Это готовое решение для однофазной сети 230 В, которое занимает всего три модуля на DIN-рейке и подходит для установки в стандартных распределительных щитах. Двухполюсное исполнение позволяет полностью обесточивать линию при любом опасном повреждении.
Устройство рассчитано на номинальный ток 16 А и время токовую характеристику типа C. Это означает, что оно уверенно держит рабочие токи бытовых приборов и не срабатывает при кратковременных пусковых перегрузках, характерных для двигателей, насосов или холодильников. При коротком замыкании автоматика срабатывает мгновенно, предельная отключающая способность составляет 4,5 кА — этого достаточно для большинства квартирных и дачных сетей.
Дифференциальная защита настроена на утечку 30 мА и работает по классу AC, то есть реагирует на переменные синусоидальные токи, которые возникают при повреждении изоляции или случайном прикосновении к токоведущим частям. Это главный уровень защиты от поражения электрическим током в обычной бытовой проводке. Устройство не требует дополнительной настройки и срабатывает самостоятельно при появлении утечки, разрывая цепь обоими полюсами.
Ключевые особенности в удобной форме:
- Комбинированный аппарат: автоматический выключатель + УЗО в одном корпусе, экономит место в щите.
- Установка на стандартную DIN-рейку, ширина 3 модуля, подходит для монтажа в любом щите.
- Номинальное импульсное напряжение 4 кВ — устойчив к коммутационным помехам.
- Степень защиты IP20 — предназначен исключительно для закрытого монтажа.
- Белый цвет корпуса гармонично смотрится с другим оборудованием IEK.
Благодаря белой лицевой панели и компактной конструкции выключатель органично вписывается в любой распределительный щит, а маркировка на корпусе позволяет быстро идентифицировать номинал при обслуживании. Устройство выпускается в единичной упаковке, готово к монтажу и не требует специального инструмента для подключения.
